很多企业设备运维、新手安装人员在调试风道、烘箱、暖风机设备时，都会遇到核心问题：220V和380V空气电加热管怎么接线。空气电加热管是风道加热、烘干设备、工业热风设备的核心配件，接线的正确度，直接决定设备能否正常升温、是否存在漏电、烧管、短路等安全隐患。

不少新手容易混淆220V单相、380V三相接线方式，出现乱接线路、功率不达标、加热管烧毁、跳闸断电等问题。本文专为零基础人员整理，清晰讲解220V空气电加热管接线方法和380V空气电加热管接线技巧，步骤简单易懂，适配各类常规空气电加热管安装场景，看完即可上手操作。

在进行空气电加热管接线操作前，必须做好基础准备和安全检查，避免操作失误引发故障：

1、断电操作：所有接线工作必须在完全断电状态下进行，杜绝带电作业，防止触电、短路事故；

2、区分电压：提前确认加热管额定电压，严格区分220V单相空气电加热管和380V三相空气电加热管，电压混用会直接烧断加热管；

3、核对功率：根据设备功率匹配电线线径、空开规格，避免线路过载发热；

4、绝缘防护：接线完成后做好端子绝缘处理，避免高温环境下线路裸露、漏电短路。

220V空气电加热管为单相电压，适配家用、小型工业热风设备、小型烘箱、迷你风道加热器，接线方式简单，是最常用的低压加热管接线模式。

单根加热管自带两根接线端子，直接采用零火并联接法：将加热管其中一根接线柱连接市电火线（L），另一根接线柱连接市电零线（N），无需区分正负极，接好后固定端子、做好绝缘即可正常使用。

小型设备需要多管组合加热时，所有220V空气电加热管统一采用并联方式：所有加热管的火线端全部汇总连接设备总火线，所有零线端全部汇总连接设备总零线。

重点提醒：220V加热管严禁串联接线，串联后电压分压，单根加热管电压不足，会出现升温慢、不发热、功率减半的问题，无法满足设备加热需求。

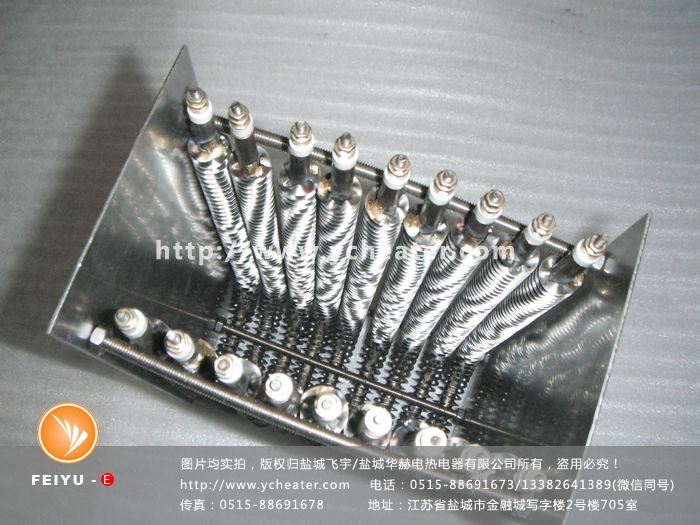

20160827-翅片管 (32)

380V空气电加热管多用于大型风道加热器、工业烘干设备、大功率热风设备，依托三相四线电源供电，主要分为星形接法（Y型）和三角形接法（△型）两种，新手优先使用星形接法，安全性更高、故障率更低。

适配场景：多根380V空气电加热管组合使用，是工业最通用的接线方式。将三组加热管的其中一端接线柱全部连接在一起，形成公共中性点，悬空不接电；三组加热管的另一端接线柱，分别对接三相电源的A、B、C三根火线，无需连接零线。

优势：电压负荷均匀，单管电压稳定，不易烧管，即使单组加热管故障，也不会影响其他管路基础工作，安全性极高。

适配场景：设备需要满功率升温、高温快速加热场景。将三组加热管首尾相连，形成闭合回路，三个连接点分别对接三相电源三根火线。

重点提醒：三角形接法功率全开，负荷较高，仅适配额定380V加热管，严禁低压加热管混用，否则会瞬间烧毁设备。

1、电压混用：220V加热管接380V电源，直接超压烧毁；380V加热管接220V电源，功率不足、无法升温；

2、接法错误：220V加热管串联使用，导致设备升温缓慢、加热失效；

3、线路过载：多根加热管接线未匹配对应电线、空开，长期使用线路发热、跳闸；

4、绝缘不到位：高温风道环境下，接线端子裸露，引发漏电、短路故障。

220V空气电加热管统一采用并联接法，单管零火直接，多管并联汇总，适配小型加热设备；380V空气电加热管优先星形接法，大功率场景选用三角形接法。只要严格区分电压、规范接线、做好绝缘防护，就能彻底避免接线故障，保障空气电加热管稳定升温、长效运行。
